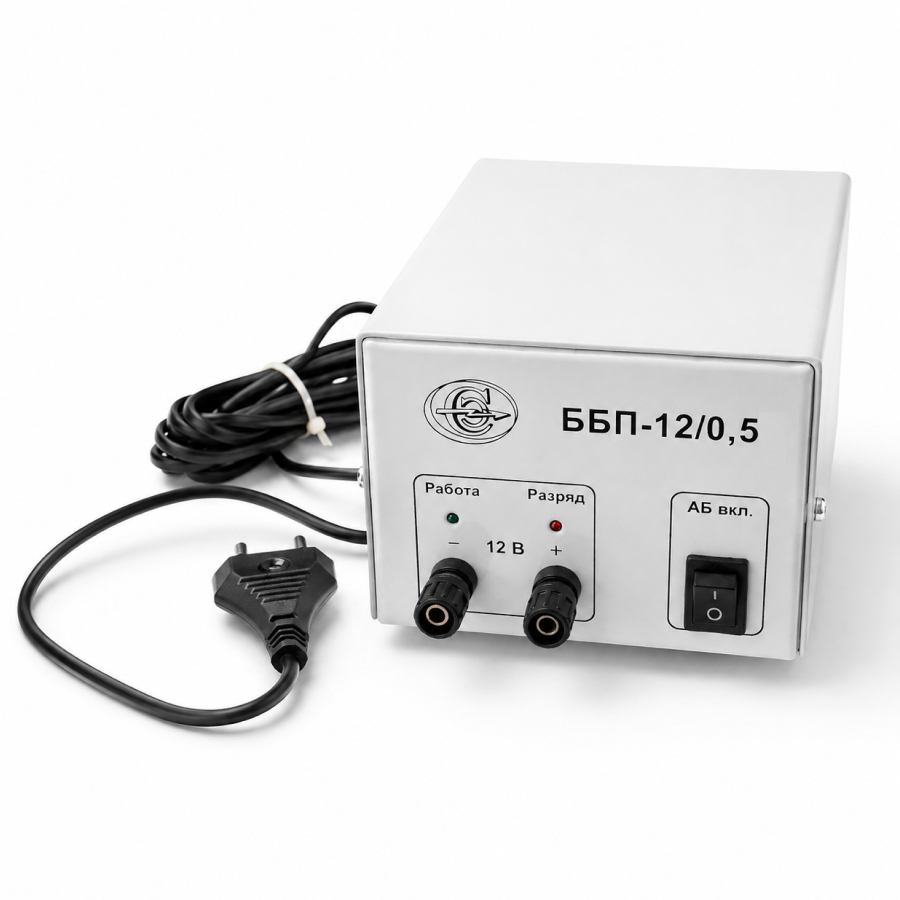

Блок бесперебойного питания ББП — 12/0,5

ЕИУС.436231.002

Блок бесперебойного питания ББП — 12/0,5

ББП-12/0,5 предназначен для обеспечения бесперебойного питания пунктов промежуточных избирательной связи, распорядительных станций или другой нагрузки при аварийном отключении сети переменного тока 220 в 50 Гц (далее – сети 220 В) или напряжения в линии 24 В.

Краткие технические характеристики

Наименование параметра Значение

Напряжение питания переменного то частотой 50 Гц, В 220 ± 10%

Напряжение питания постоянного тока, В 24 ± 20%

Напряжение на нагрузке при заряженной аккумуляторной батарее, В 12,5 ± 0,5

Напряжение заряда аккумулятора, В 13,2 ± 0,5

Максимальный ток заряда аккумулятора, А 0,37 ± 0,05

Напряжение включения индикации и звуковой сигнализации разряда аккумулятора, В 10,6 ± 0,4

Напряжение отключения аккумулятора от нагрузки, В 10,2 ± 0,4

Максимальный ток нагрузки, А, не более 0,5

Емкость аккумуляторной батареи, А*ч 7,2

Масса (с установленным аккумулятором), кг, не более 5

Габаритные размеры (ШхВхГ), мм, не более 100х140х360

Технические данные

ББП-12/0,5 обеспечивает:
— подачу напряжения 12 В от аккумулятора к нагрузке при отсутствии напряжения сети 220 В или напряжения сети постоянного тока 24 В;
— заряд аккумулятора в буферном режиме при наличии сети 220 в или напряжения сети постоянного тока 24 в;
— индикацию наличия выходного напряжения;
— индикацию и звуковую сигнализацию состояния аккумулятора;
— защиту аккумулятора от критического разряда.

Документация

📄 Документация

Для получения другой технической документации обращаться по тел. +7 (4722) 24-85-05
