ЕИУС.468361.001

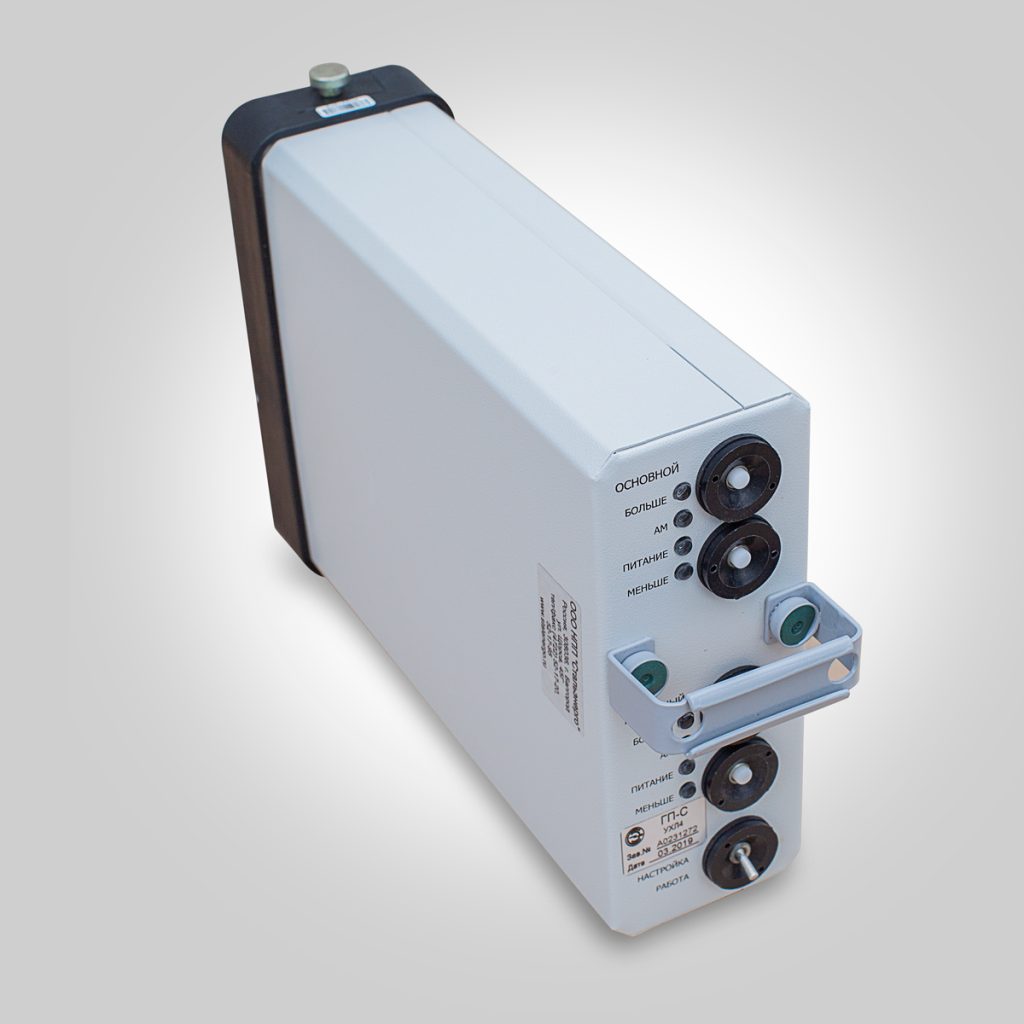

Генератор тональных рельсовых цепей ГПЗС
Генераторы предназначены для формирования амплитудно-манипулированных (АМ) сигналов тональных рельсовых цепей с несущими частотами 420, 480, 580, 720 и 780 Гц и частотами манипуляции 8 и 12 Гц. Областью применения генераторов являются участки железнодорожных линий с любым видом тяги поездов и возможностью размещения в релейных помещениях станций, в транспортабельных модулях и в релейных шкафах.
Электропитание генератора осуществляется от источника однофазного переменного тока частотой 50 Гц номинальным действующим напряжением 35,0 В с допускаемыми отклонениями в пределах от 31,5 до 38,5 В. В режиме формирования АМ сигнала: потребляемая мощность – не более 22 ВА, потребляемый ток – не более 0,55 А.
Генератор обеспечивает формирование АМ сигнала с одной из несущих частот 420, 480, 580, 720 или 780 Гц и частотой манипуляции 8 Гц или 12 Гц в соответствии с параметрами, приведенными в таблицах 1 и 2 РЭ.
При подключенной к выходу генератора нагрузке сопротивлением 6,8 Ом обеспечивается регулировка среднеквадратичного значения выходного напряжения АМ сигнала в диапазоне от 1,3 до 8 В с шагом не более 0,1 В
Средняя наработка до отказа – не менее 130000 ч
Средний срок службы до списания (полный) – не менее 15 лет
Масса генератора — не более 2,5 кг
Габаритные размеры генератора — 228*84*203 мм
