ЕИУС.411212.001

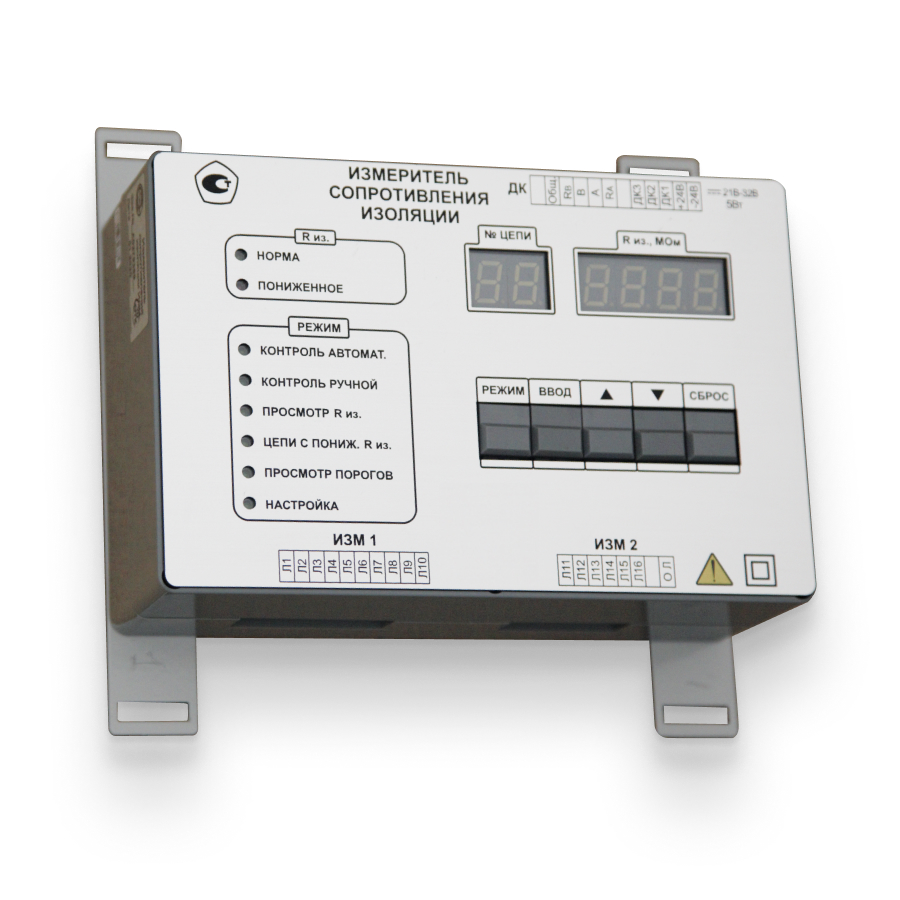

Измеритель сопротивления изоляции ИСИ
ИСИ предназначен для измерения сопротивления изоляции 16-ти гальванически не связанных цепей относительно «земли».
Информация о состоянии ИСИ и о снижении сопротивления изоляции ниже установленного критического порога срабатывания хотя бы в одной контролируемой цепи передается в систему технической диагностики и мониторинга при помощи переключающихся контактов реле диспетчерского контроля. Контакты рассчитаны на коммутацию напряжения до 32 В при токе нагрузки не более 200 мА
— Электропитание ИСИ осуществляется от источника постоянного тока со значением
напряжения от 21 до 32 В
— Мощность, потребляемая ИСИ от источника питания – не более 5 Вт
— При включении питания время инициализации ИСИ для готовности к работе составляет не более 18 с
— Время измерения сопротивления изоляции по каждому входу не менее 1 мин
— Диапазон измеряемых значений сопротивления изоляции от 0,015 до 200 МОм
— Относительная погрешность измерения сопротивления изоляции не более 10 %
— Измерительное напряжение, формируемое внутренним источником питания ИСИ, составляет от 475 до 525 В постоянного тока
— Габаритные размеры (ШхВхГ) – не более (210х222х85) мм
— Масса – не более 2,0 кг
Для получения другой технической документации обращаться по тел. +7 (4722) 24-85-05
