ЕИУС.468362.001-01

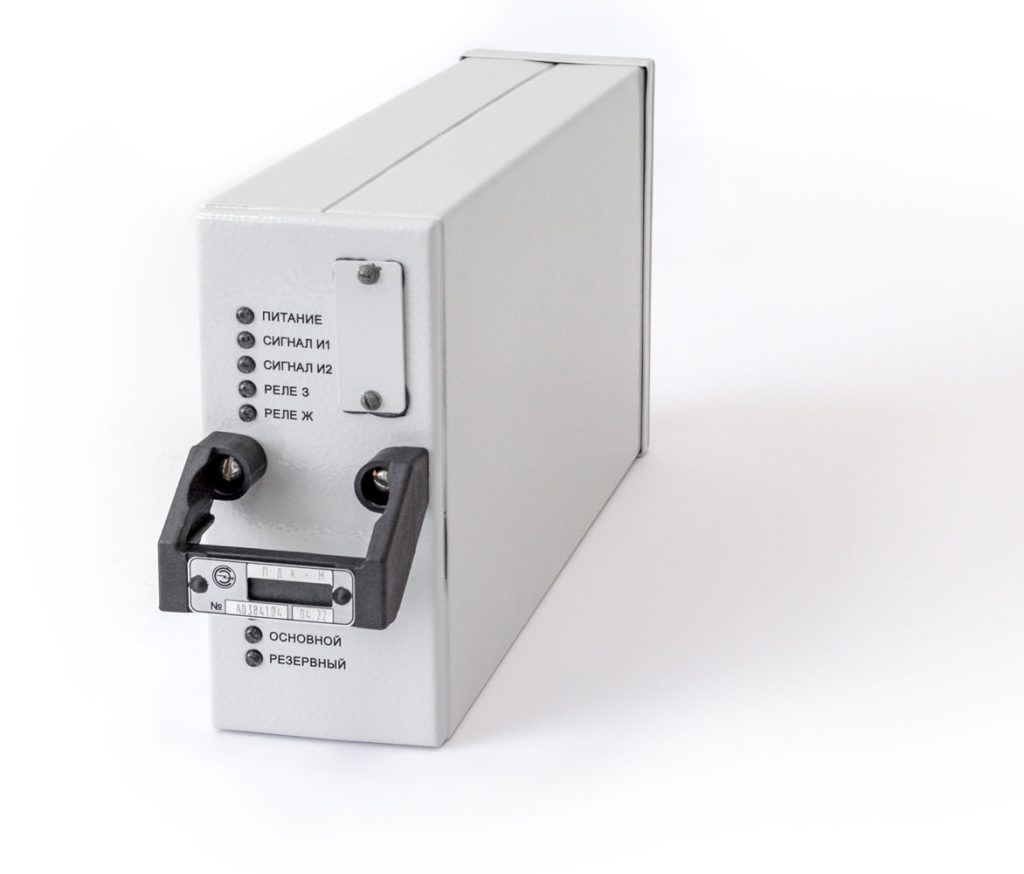

Приемник дешифратор кодовый путевой ПДК-М
Приемник-дешифратор кодовый путевой ПДК-М ЕИУС.468362.001-01 (далее – ПДК-М или изделие) обеспечивает прием сигналов из РЦ, их дешифрацию и включение реле управления сигнальными огнями светофора. ПДК-М устанавливается в релейный шкаф или на статив поста ЭЦ.
Краткие технические характеристики
Наименование параметра
Значение
Входное напряжение питания переменного тока, В
16 ± 2,5
Частота переменного тока питания, Гц
50 ± 2 или 25 ± 1
Потребляемая мощность без внешних нагрузок, Вт, не более
12
Входное сопротивление ПДК-М на частотах входного сигнала (25 ± 1) Гц, (50 ± 2) Гц или (75 ± 2) Гц, Ом
от 100 до 120
Действующее значение напряжения включения приемника ПДК-М для частот входного сигнала (25 ± 1) Гц, (50 ± 2) Гц или (75 ± 2) Гц, В
от 2,9 до 3,2
Действующее значение напряжения выключения приемника ПДК-М для частот входного сигнала (25 ± 1) Гц, (50 ± 2) Гц или (75 ± 2) Гц, В
от 2,1 до 2,4
Максимальное значение действующего напряжения переменного тока входного сигнала, В, не более
9,5
Напряжение на выходах управления реле Ж и реле З при сопротивлении нагрузки 1230 Ом ± 10%, В
12 ± 2
Время реакции на занятие рельсовой цепи, с, не более
2,5
Время обесточивания реле Ж, с, не более
4
Время реакции на сход стыка смежных рельсовых цепей, с, не более
15
Масса, кг, не более
5
Габаритные размеры с панелью крепления (ДхШхГ), мм, не более
210х90х310
