ЕИУС.468361.002

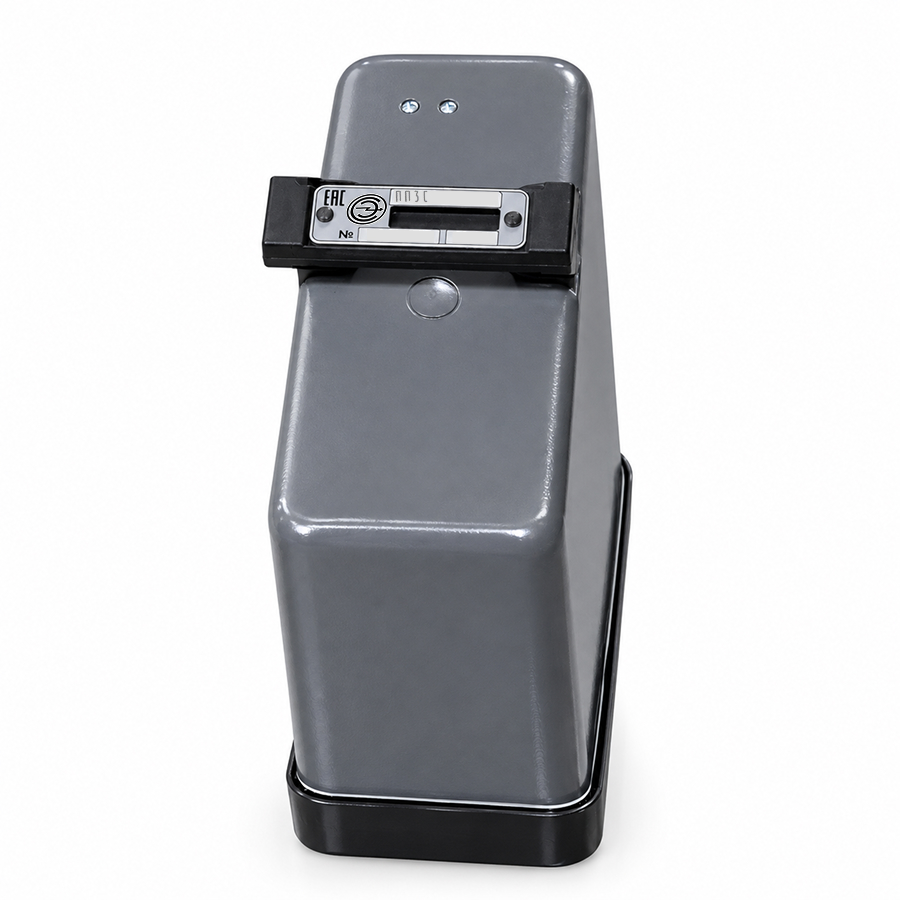

Приемник тональных рельсовых цепей ПП3С, ПП4С
Приемники предназначены для работы с амплитудно-манипулированными сигналами рельсовых цепей ТРЦЗ с несущими частотами 420, 480, 580, 720 и 780 Гц и ТРЦ4 с несущими частотами 4545, 5000 и 5555 Гц и частотами манипуляции 8 и 12 Гц. Областью применения приемников являются участки железнодорожных линий с любым видом тяги поездов и возможностью размещения в релейных помещениях станций, в транспортабельных модулях и в релейных шкафах.
— Электропитание приемников осуществляется от источника однофазного переменного тока частотой 50 Гц номинальным действующим напряжением 17,5 В с допускаемыми отклонениями в пределах от 15,0 до 19,5 В. Потребляемая мощность – не более 4 ВА. Допускается электропитание приемников от источника постоянного тока номинальным напряжением 24 В с допускаемыми отклонениями в пределах от 18 до 30 В
— Приемники обеспечивают прием АМ сигналов с одной из несущих частот — 420±2 Гц, 480±2 Гц, 580±3 Гц, 720±4 Гц, 780±4 Гц, 4545±10 Гц, 5000±10 Гц, 5555±10 Гц, и частотой модуляции 8 Гц или 12 Гц
— Приемник имеет три выхода управления реле, к которым подключаются основное, дополнительное и контрольное исполнительные реле. Тип основного и дополнительного исполнительных реле — АНШ2-310 с последовательно соединенными обмотками. Тип контрольного исполнительного реле — НМШ1-400 с параллельно соединенными обмотками
