ЕИУС.421413.001

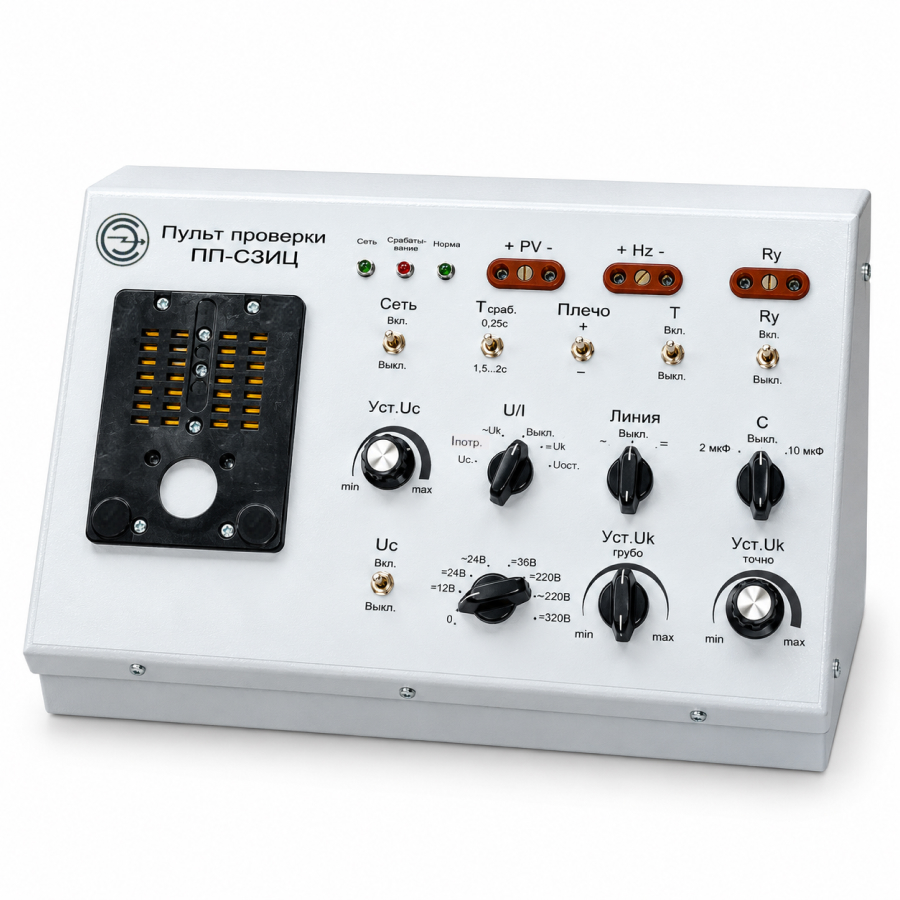

Пульт проверки ПП-СЗИЦ
Пульт ПП–СЗИЦ, предназначен для проверки нормируемых характеристик сигнализаторов заземления индивидуальных цифровых СЗИЦ, СЗИЦ–Д и СЗИЦ-Д-Л в соответствии с установленной в РТУ дистанций сигнализации и связи процедурой испытаний.
ПП–СЗИЦ относится к испытательному оборудованию и подлежит аттестации порядком, предусмотренным документом РД.32-136-99 «Аттестация испытательного оборудования на предприятиях ФЖТ».
ПП-СЗИЦ рассчитан для эксплуатации в условиях умеренного климата (исполнение УХЛ категория 4.1 по ГОСТ 15150), при температуре окружающего воздуха от плюс 15°С до плюс 35°С.
По устойчивости к воздействию механических нагрузок и климатических факторов ПП-СЗИЦ соответствует требованиям ОСТ 323.146-2000 группам МС1 и К1.1.
По защите от доступа к опасным частям и от вредного воздействия в результате проникновения внутрь оболочки твердых предметов и воды ПП-СЗИЦ относится к классу IP10 по ГОСТ 14254.
— ПП–СЗИЦ обеспечивает регулировку напряжения питания СЗИЦ в диапазоне 220+22 В
— ПП–СЗИЦ, обеспечивает регулировку напряжения контролируемого источника переменного тока в диапазонах 24+2,4 В, 220+22 В
— ПП–СЗИЦ, обеспечивает регулировку напряжения контролируемого источника постоянного тока в диапазоне от 5 В до 320 В
— Выходное сопротивление источников испытательного сигнала от 200 до 2500 Ом (в диапазоне напряжений контролируемых источников питания)
— Пульт обеспечивает непрерывную работу в рабочих условиях применения в течение 8 часов при сохранении своих технических характеристик в пределах установленных норм
— Сопротивление изоляции между контактами ПП–СЗИЦ и клеммой заземления в нормальных климатических условиях при подаче испытательного напряжения 1000 В составляет не менее 200 МОм
— Напряжение питания ПП–СЗИЦ (220+22) В переменного тока частотой (50+1) Гц
— Мощность, потребляемая ПП–СЗИЦ от источника питания, не превышает 6 Вт
— Габаритные размеры ПП–СЗИЦ – (ЗЗ6Х245Х127) мм
— Масса ПП–СЗИЦ не более 6 кг
