ЕИУС.465661.010-01

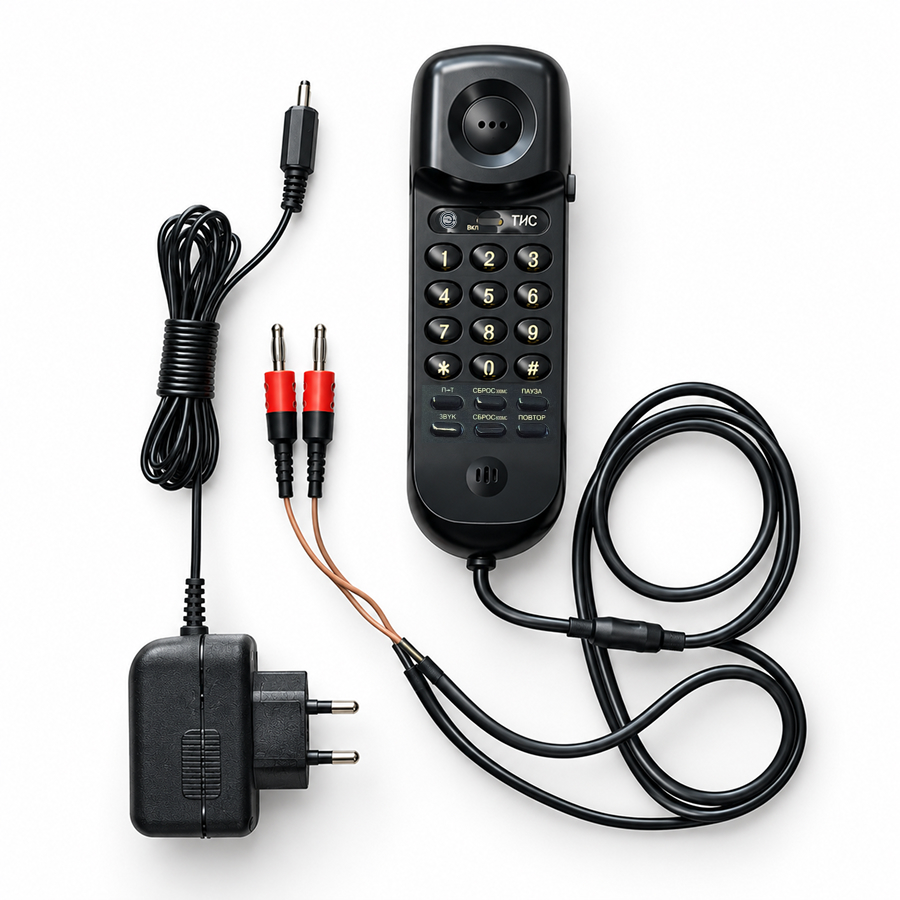

Трубка избирательной связи ТИС
ТИС предназначена для ведения переговоров в двухпроводных сетях оперативно-технологической связи на железнодорожном транспорте, метрополитене, нефте- и газопроводах.
Электропитание от встроенной аккумуляторной батареи позволяют применять ТИС в полевых условиях при проведении ремонтно-восстановительных работ и других местах, где отсутствуют источники электропитания.
Краткие технические характеристики
Наименование параметра
Значение
Уровень сигнала передачи в линию связи на нагрузке 600 Ом, дБ
номинальный
0
максимальный
5
Уровень сигнала приема с линии связи, дБ
номинальный
- 20
максимальный
5
Отклонение АЧХ трактов приема и передачи в диапазоне частот от 300 до 3400 Гц относительно частоты 1000 Гц, дБ, не более
2
Выходное сопротивление на частоте 1000 Гц, кОм, не менее
20
Параметры сигнала вызова
частота, Гц;
1600 +- 4
длительность, с;
2
уровень, дБ
0 +- 3
Номинальное напряжение аккумуляторной батареи, В
3,6
Ток потребления в режиме приема, мА, не более
4
Ток потребления в режиме передачи, мА, не более
19
Постоянный ток линии связи с центральной батареей 48 В, мА, не менее
15
Постоянный ток линии связи с центральной батареей 24 В, мА, не менее
13
Габаритные размеры (без кабеля), мм, не более
165*60*45
Масса, к,г не более
0,3
